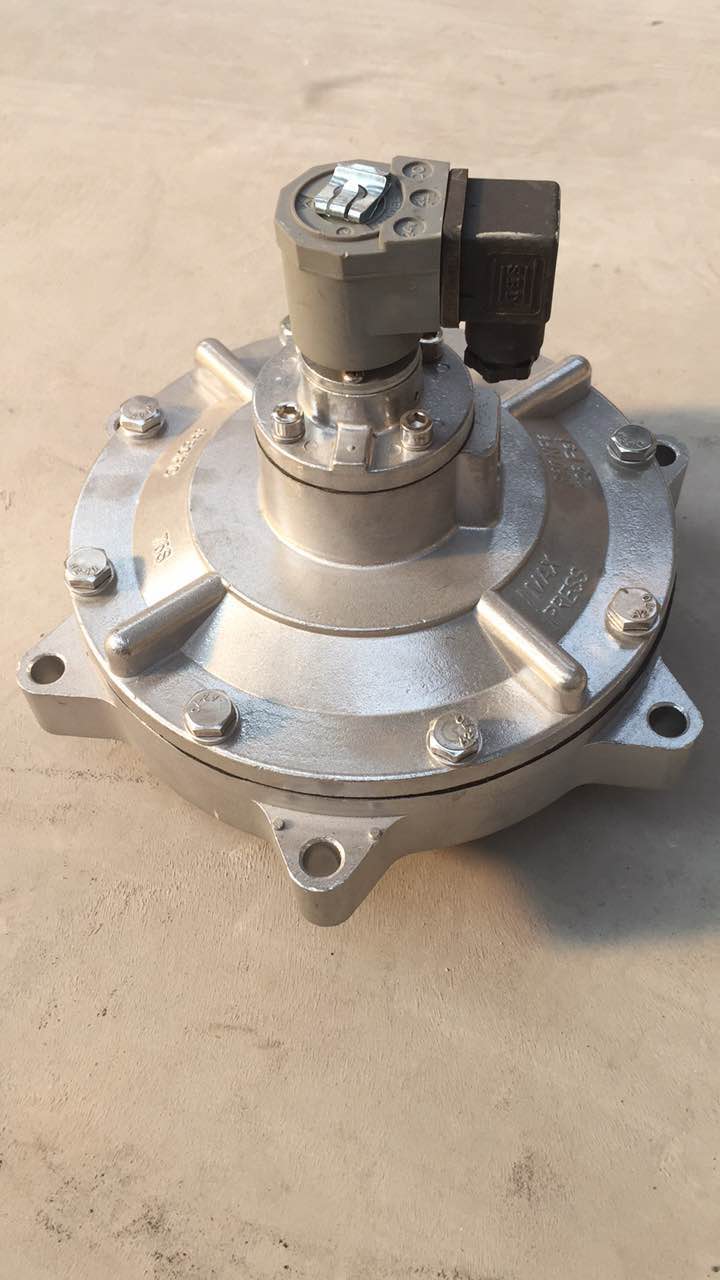

淹没式脉冲电磁阀构造：淹没式脉冲阀采用淹没于气包中的安装方法，故称淹没式。它与其他结构形式比较，减少了流通阻力，因而能适用于压力低的场合，延长膜片使用。

工作原理是：淹没式脉冲阀是膜片把脉冲阀分成前后两个室，当接通压缩空气时，压缩空气通过气流孔进入后气室，此时后气室压力将膜片紧贴阀的出气口，脉冲阀处于关闭状态。当脉冲控制仪的电信号使脉冲阀衔铁移动，阀后气室放气孔打开，后气室迅速施压，膜片移动，压缩空气通过阀输出口喷吹，脉冲阀处于开启状态。此时瞬间喷出压缩空气气流。脉冲控制仪电信号消失，脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，脉冲阀又处于关闭状。
