品牌:明捷
规格:齐全
型号:齐全
产地:河北
起订:999件
供应:999件
发货:3天内
型号
QDJJ-8，GYN-8，OUKA DJJ-7，GJJ-1008，JCW-9，TYJJ-2，HYJC
1、使用条件
环境温度：-20～+50°C;
相对湿度：≤90%RH;
海拔：≤2500m。
2、 测量技术指标
（1）导高：范围3000～15000mm，精度±3mm；
（2）拉出值：范围±3000mm，精度±4mm；
（3）线岔中心：精度±3mm；
（4）500mm处高差：精度±4mm；
（5）轨距：范围1410～1470mm，精度±0.5mm；
（6）超高(水平）：范围±200mm，精度±0.5mm；
（7）红线：精度±4mm；
（8）侧面限界：精度±4mm；
（9）承力索与接触线高差：精度±4mm；
（10）跨铁道输电线与接触线的距离：精度±4mm；（11）锚段关节：精度±4mm；
（12）定位器坡度：1：n（n精确到0.1）；
（13）自由测量：水平精度±4mm，垂直精度：±3mm；
（14）跨距测量：范围：35000mm，精度±5mm。
3、电气参数
工作电压：16.8V；
工作电流：430mA；工作时间：12小时以上；
激光波长：650nm。
4、机械参数
重量：4.7 Kg ；
尺寸（单位mm）：
测量仪 1620（长）×160（宽）×175（高）

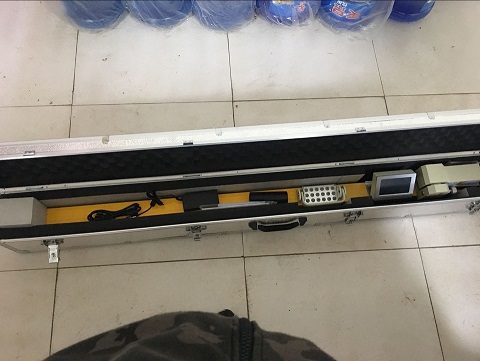

接触网激光测量仪是z新研制的智能型接触网测量仪器，该系统由激光测距、光栅测角和轨距、水平测量模块组成。集成了采用激光无合作目标测距技术、光栅测角技术的二维坐标测量系统和传感信息融合技术等。为铁路部门搭建接触网参数数字化管理平台、电气化铁路接触网架设及“状态修”提供完美的解决方案。
二、组成
测量仪为一体机，测量主机部分和测量架连接一体。主机部分功能包括：激光测量、垂直角度测量；测量架为平放于钢轨间的横杆，主要起支撑测量主机、测量轨距、测量水平倾斜角度等作用。
