QHS型管道涂层划痕深度测量仪 电工套管涂层划痕深度测量仪

一、产品简介：

QHS型管道涂层划痕深度测量仪是依据SY/T 4113—2007《防腐涂层的耐划伤试验方法》标准中对仪器的要求设计制造的。QHS型管道涂层划痕深度测量仪结构简单，操作方便，适用于在试验室测量管道涂层划痕的深度。

二、技术参数:

1、千分表量程：0mm～1mm；精度：0.001mm

2、千分表升降高度：0mm～100mm

3、试验室涂覆试样规格：100mm×100mm×（≥）6mm

4、管段试样规格：100mm×50mmm×（≥）3mm

5、测量厚度：0mm～1mm

6、底盘尺寸：225mm×200mm

三、主要结构：

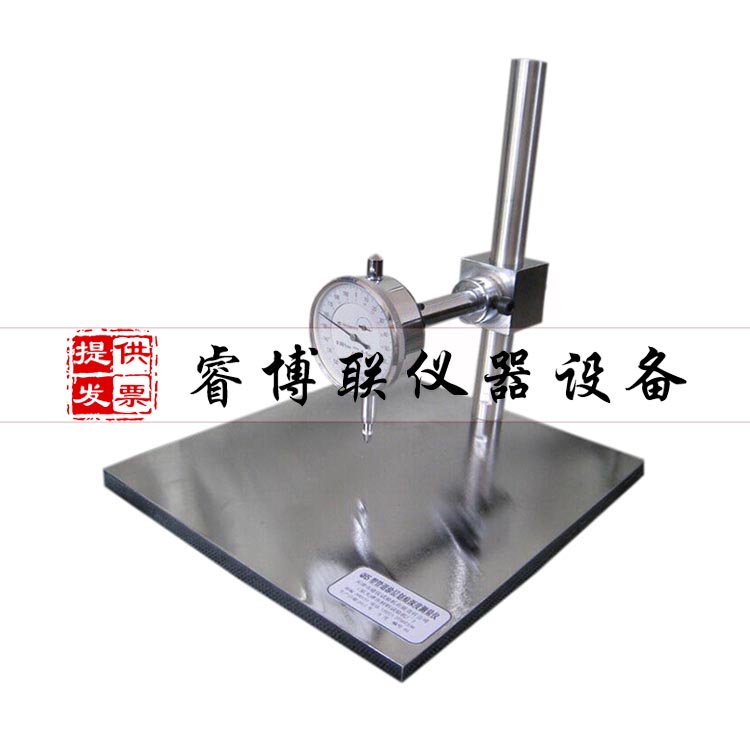

该测量仪主要由千分表、卡头、立柱、立柱锁紧手柄、支架、内六角圆柱头螺钉、底板等组成。

四、工作原理：

试样放置在地板上，用千分表的测头测量管道试样涂层表面与划痕底部之间的距离即为管道涂层划痕的深度。

五、使用方法：

1、准备被测试样

a、按照SY/T4113-2007标准第4.2条规定，准备试验室涂覆试验三件，每件做三条划痕。

b、或按照SY/T4113-2007标准第4.3条规定，准备管段试样九件，每件做一条划痕。

2、被测试样应符合SY/T4113-2007标准第5条和第6条规定。

3、调整千分表的测杆与底板上平面垂直，其方法是将两个内六角圆柱头螺钉适量松开后，用肉眼从千分表前方和侧方观察测杆的垂直情况，然后根据具体情况分别前后调整千分表和左、右转动千分表以达到其垂直的目的，垂直调整完毕应立即将两个内六角圆柱头螺钉分别锁紧（注：每次使用测量仪前都应检查千分表测杆与底板的垂直度以保证测试结果的准确度）。
