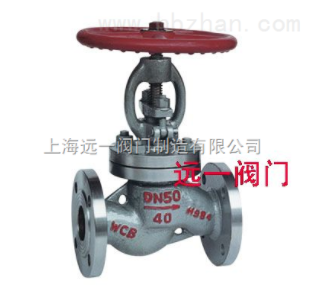

天然气截止阀产品介绍：
J41F-16C天然气截止阀专为燃气管路或装置设计。填料采用聚四氟乙烯为填料，填料密封性能随介质压力上升而增强，并具备倒密封功能，适用于高中压燃气输送管路。物外漏。密封副材料采用聚四氟乙烯或尼龙对阀体本体材料，为软密封，密封可靠。适用于天然气，燃气，氨气，液化石油气管路系统，作为启闭装置，也适用于其他温度≤80℃的管路。其密封性、可维修性、安全性等。
天然气截止阀产品特点：
1.针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点，根据介质具体特性，天然气截止阀也可用氨气阀在阀体材料上选用耐腐蚀钢（碳素钢添加耐蚀合金元素），可耐氨气、液氨腐蚀，低温可至－40℃，大限度保证工况条件使用要求。
2.天然气日式截止阀密封副配对结构型式采用球、平面型，密封自动补偿，达到双重保险的效果，密封性能稳定，无粘着磨损，有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。
3.产品中法兰采用榫槽密封结构，即使在管道压力波动的情况下，保证中法兰密封可靠。
4.上密封装置中采用多级聚四氟乙烯密封材料，形成组合密封，确保阀门在使用期限内填料函无介质泄露，消除了普通阀门填料函密封薄弱、介质易外漏，甚至造成事故的可能。
天然气截止阀主要零件材料
|
阀体 |
阀杆、阀瓣 |
密封面 |
填料 |
|
碳钢 |
不锈钢 |
不锈钢和101 |
聚四氟乙烯 |
|
尼龙 |
性能规范
|
公称压力PN |
JIS10K |
JIS20K |
MPa |
|
|
1.6 |
2.5 |
4.0 |
||
|
壳体试验压力PN |
2.4 |
3.75 |
6.0 |
|
|
高压密封试验压力 |
1.76 |
2.75 |
4.4 |
|
|
适用介质 |
液化气、天然气等 |
|||
|
适用温度 |
-40∽+80℃ |
|||
|
法兰连接标准 |
JB/T 79-94 |
|||
[J41N JIS]主要外型尺寸和连接尺寸 单位:mm
|
PN |
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
D0 |
|
|
15 |
130 |
207 |
95 |
65 |
45 |
16 |
2 |
4-14 |
120 |
|
|
20 |
150 |
217 |
105 |
75 |
55 |
16 |
2 |
4-14 |
140 |
|
|
25 |
160 |
219 |
115 |
85 |
65 |
16 |
2 |
4-14 |
160 |
|
|
32 |
190 |
280 |
135 |
100 |
78 |
18 |
2 |
4-18 |
180 |
|
2.5MPa |
40 |
200 |
330 |
145 |
110 |
85 |
18 |
3 |
4-18 |
200 |
|
4.0MPa |
50 |
230 |
350 |
160 |
125 |
100 |
20 |
3 |
4-18 |
240 |
|
10K |
65 |
290 |
400 |
180 |
145 |
120 |
22 |
3 |
8-18 |
280 |
|
20K |
80 |
310 |
430 |
195 |
160 |
135 |
22 |
3 |
8-18 |
320 |
|
|
100 |
350 |
465 |
230 |
190 |
160 |
24 |
3 |
8-23 |
360 |
|
|
125 |
400 |
502 |
270 |
220 |
188 |
28 |
3 |
8-25 |
400 |
|
|
150 |
480 |
560 |
300 |
250 |
218 |
30 |
3 |
8-25 |
440 |
|
|
200 |
600 |
580 |
360 |
310 |
278 |
34 |
4 |
12-25 |
480 |
注:法兰密封面型式凹凸面根据用户订货合同要求制造凹面。
