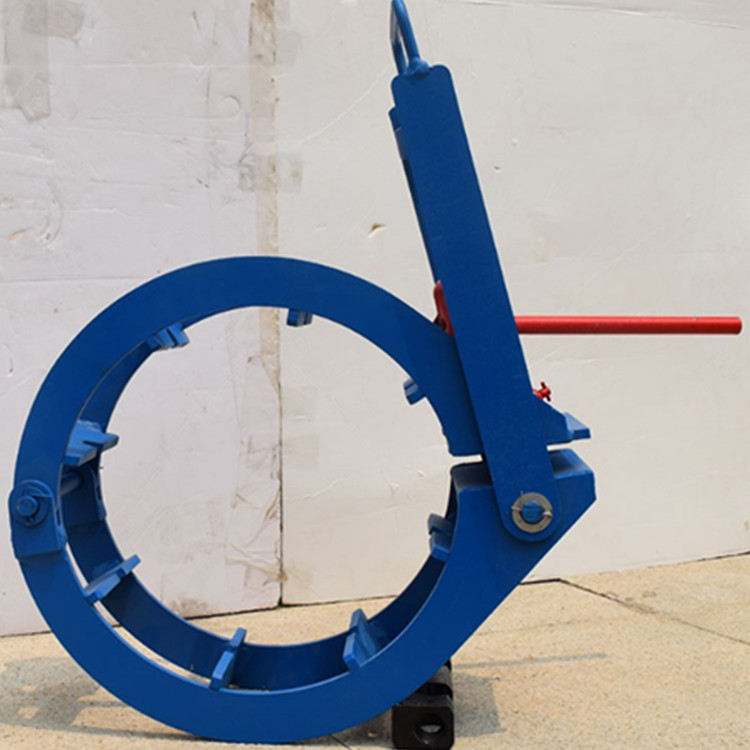

石油热力长输化工管道焊缝链接组对器 液压双边顶丝式外对口器

【管道对口时的错边量是什么意思】

对口器是管-管环焊缝焊接施工中实现管口组对的装置.在油气长输管道现场焊接作业中,对口器的功能和使用效果是管道工程焊接质量和施工进度的重要影响因素之一。

焊接时，由于焊接部位变形、焊接偏差等因素造成错位、不平，即为错边，错边的尺寸、幅度即为错边量。

【管道对口对错边量的技术要求】

管道组对时允许的Z大百错边量：不宜超过壁厚的10%，且不大于2mm.当壁厚不等时，若薄件的厚度不大于10mm且壁度厚差大于3mm；或薄件回的厚度大于10m且厚度差大于薄件厚度的30%或超过5mm时，应对厚壁侧管进行削薄处理，其削薄长度应不小于4倍的厚度差。

【管道对口使用方法】

(1)将需要对接的左管道和右管道分别置入到左卡槽和右卡槽中，由于设计时已使左卡槽和右卡槽的轴线共线，因此，可保证左管道和右管道共轴线；又由于左卡槽和右卡槽的槽截面均为倒直角结构，因此，方便对左管道和右管道形成定位的作用，不会使左管道和右管道和卡槽内滑动；

(2)相向推动左管道和右管道，使其端口紧贴；

(3)操作手柄旋转左压紧螺杆和右压紧螺杆，使左右压紧螺杆沿对应的螺母下移，则推动位于其底端的压片下移，直到与管道的壁面接触，从而实现将左管道和右管道牢固固定的作用；

(4)将左管道和右管道的端面焊接固定；z后，再反向旋转左压紧螺杆和右压紧螺杆，使左右压片离开管道表面，将焊接好后的管道取出。
