品牌:保定市斯麦尔电气有限公司
起订:1台
供应:10台
发货:30天内

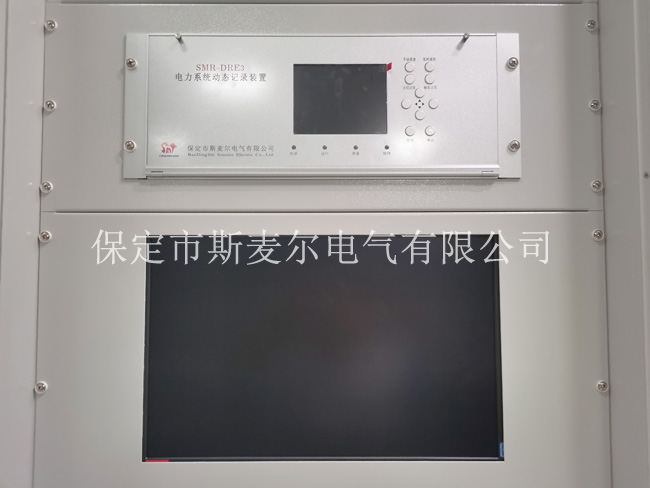

故障录波装置是常年投入运行，时刻监视电力系统运行状况的一种自动记录装置。系统正常运行时，故障录波装置不录波。当系统发生事故或者震荡时，通过外部启动装置和内部判断迅速启动录波器进行录波，直接记录下来反应录波装置安装处的系统故障模拟量数据和直接改变系统状态的继电保护跳闸命令、安全自动装置的操作命令和纵联保护的通道信号。所记录的模拟量为电流互感器和电压互感器的二次侧值，这些故障数据是分析系统事故的可靠依据。
各种故障情况下的波形特征：
单相接地故障，故障相电流和零序电流大小相等且同相位，故障相电压有一定程度减小，同时有零序电压出现。
两相之间故障，两个故障相的电流大小相等，方向相反，没有零序电流。
两相接地故障，两个故障相的电流突变增大，但两个电流之间的相位有角度差，变化范围随时电阻的不同在60°～180°之间变化，但有零序电流出现。
故障录波器所有记录的数据可靠真实，满足要求，不失真，其记录频率和间隔，以每次大扰动开始时为准，宜分时段满足要求。
但是随着市场上各式各样的故障录波出现，不同的技术要求，因为不同故障录波厂家的研发技术不同，导致现在故障录波装置存在问题：
录波数据格式不一致
近年来，电力系统故障和暂态数据记录装置飞速发展，我们可以得到丰富的信息，但是这些数据来自不同生产厂家采用的不同的记录格式，使得这些信息得不到充分的应用，因此需要制定一个通用的标准格式，以使得在各种不同设备之间的数据转换进一步简化。
故障录波装置对保证电力系统安全运行有十分重要的作用，当电网中发生故障时，利用装设的故障录波装置，可以记录下该故障全过程中线路上的三相电流、零序电流的波形和有效值；母线上三线电压、零序电压的波形和有效值，并形成故障分析报告，给出此种故障的故障类型，可以查看电流和电压的幅值与相位、本侧保护的动作时间以及线路两侧高频保护收、发信装置发信和停信的时间、断路器分合时间等。
故障录波文件的调取方法：
1. 在“分析计算”选项中选择“波形分析”
2. 在分析界面中点击“文件”-“打开”，然后选择文件
3. 点击“打印”图标可打印出波形文件
4. 点击“分析”选项中“故障报告分析”选项得出分析报告；点击“打印”可打印故障分析报告。
以上价格仅供参考，实际价格请致电联系！
保定市斯麦尔电气有限公司主要生产电能质量在线监测装置、故障录波装置、微机消谐装置、小电流接地选线装置、IEC61850规约转换器等，如有相关产品订购或技术咨询，请关注网站！
