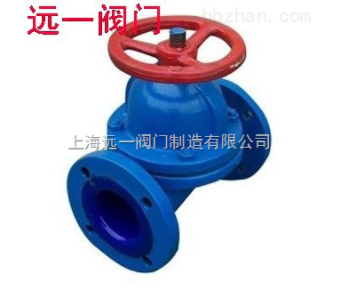

一、G41C-10堰式搪瓷隔膜阀介绍：
G41C-10堰式搪瓷隔膜阀适用于工作温度、≤100℃的一般腐蚀性介质管路上作启闭作用。
压力等级：0.6
设计与制造：GB12239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78
二、结构特点：
1. 搪瓷表面十分光滑和具有格力金属离子的特性。
2. 具有良好的耐磨性和电绝缘性。
三、测试：
衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN 阀体：PN×1.5 密封：PN×1.1
四、材料：
阀体：铸铁 阀盖：铸铁 衬里：玻璃搪瓷 隔膜：橡胶、氟塑料 阀瓣：铸铁 阀杆：碳钢 手轮：铸铁
五、外形尺寸：
| 公称通径 | 公称压力 | 工作压力 | L | D | D1 | n-Фd | H1 | H2 | D0 | 质量 |
| 15 | 1.0 | 0.6 | 125 | 95 | 65 | 4-14 | 105 | 112 | 100 | 3 |
| 20 | 135 | 105 | 75 | 4-14 | 116 | 125 | 100 | 4 | ||
| 25 | 145 | 115 | 85 | 4-14 | 123 | 137 | 120 | 5.5 | ||
| 332 | 160 | 140 | 100 | 4-18 | 134 | 152 | 120 | 7 | ||
| 40 | 180 | 150 | 110 | 4-18 | 155 | 175 | 140 | 9 | ||
| 50 | 210 | 165 | 125 | 4-18 | 171 | 197 | 140 | 12 | ||
| 65 | 250 | 185 | 145 | 4-18 | 206 | 240 | 200 | 19 | ||
| 80 | 300 | 200 | 160 | 4-48 | 220 | 260 | 200 | 26 | ||
| 100 | 350 | 220 | 180 | 8-18 | 272 | 324 | 280 | 39 | ||
| 125 | 400 | 250 | 210 | 8-18 | 338 | 406 | 280 | 63 | ||
| 150 | 460 | 285 | 240 | 8-23 | 380 | 460 | 320 | 86 | ||
| 200 | 0.4 | 570 | 340 | 295 | 8-23 | 506 | 626 | 400 | 142 | |
| 250 | 680 | 395 | 350 | 12-23 | 590 | 726 | 500 | 261 |
部件列表：1、 阀体2、阀体衬里3、隔膜4、阀瓣5、阀杆6、阀盖7、手轮
