产品说明

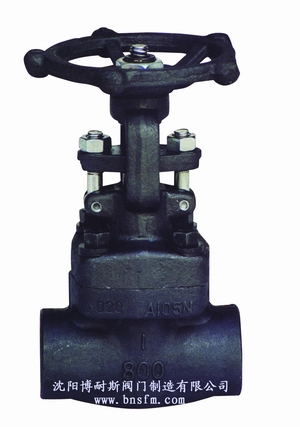

博耐斯Z61H、Z61Y、Z61W 型PN100~PN160 承插焊楔式闸阀：手动、承插焊连接形式、明杆楔式刚性单闸板，阀座密封面材料为合金（Z61H-100~160 Z61Y-100~160 Z61Y-100P~160P Z61Y-100I~160I）、不锈钢（Z61H-100P~160P Z61W-100P~160P），公称压力PN100~PN160，阀体材料为碳素钢（Z61H-100~160）、不锈钢（Z61H-100P~160P Z61W-100P~160P Z61Y-100P~160P）、合金钢（Z61Y-100~160 Z61Y-100I~160I）的闸阀。024-62657366
产品性能参数
|
Z61H、Z61Y、Z61W 型PN100~PN160 承插焊楔式闸阀主要性能参数 |
||||
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
Z61H-100~160 |
100~160 |
10.0~16.0 |
≤425 |
水、蒸汽、油品 |
|
Z61H-100P~160P |
||||
|
Z61Y-100~160 |
||||
|
Z61W-100P~160P |
≤150 |
弱腐蚀性介质 |
||
|
Z61Y-100P~160P |
||||
|
Z61Y-100I~160I |
≤550 |
蒸汽、油品 |
||
产品零部件材料
|
Z61H、Z61Y、Z61W 型PN100~PN160 承插焊楔式闸阀零部件材料 |
|||||
|
型号 |
材料 |
|
|||
|
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
|
|
|
Z61H-100~160 |
碳素钢 |
铬不锈钢 |
堆焊铁基合金 |
石棉石墨或柔性石墨 |
|
|
Z61H-100P~160P |
铬镍钛不锈钢 |
铬不锈钢 |
|
||
|
Z61Y-100~160 |
Cr5Mo |
堆焊硬质合金 |
|
||
|
Z61W-100P~160P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
本体材料 |
聚四氟乙烯 |
|
|
Z61Y-100P~160P |
堆焊硬质合金 |
|
|||
|
Z61Y-100I~160I |
铬钼合金钢 |
铬钼合金钢 |
堆焊硬质合金 |
柔性石墨 |
|
产品外形及结构尺寸
|
Z61H、Z61Y、Z61W 型PN100~PN160 承插焊楔式闸阀主要外形及结构尺寸（mm） |
||||||||
|
DN |
L |
D |
D1 |
C |
H |
H1 |
D0 |
重量/kg |
|
15 |
90 |
36 |
22.5 |
10 |
230 |
250 |
140 |
3.9 |
|
20 |
110 |
44 |
28.5 |
11 |
260 |
288 |
160 |
5.6 |
|
25 |
120 |
52 |
34.5 |
12 |
280 |
310 |
160 |
8 |
|
32 |
130 |
62 |
43 |
14 |
312 |
350 |
200 |
12 |
|
40 |
150 |
70 |
49 |
15 |
350 |
395 |
240 |
16 |
|
50 |
170 |
90 |
61 |
16 |
382 |
440 |
280 |
22 |
产品外形及结构尺寸示意图
