品牌:艾克思科技
输入信号幅度范围:0-5.0 V
最大输出电流:≥60 A
上升/下降沿:8 nS
起订:1套
供应:50套
发货:15天内
产品简介：

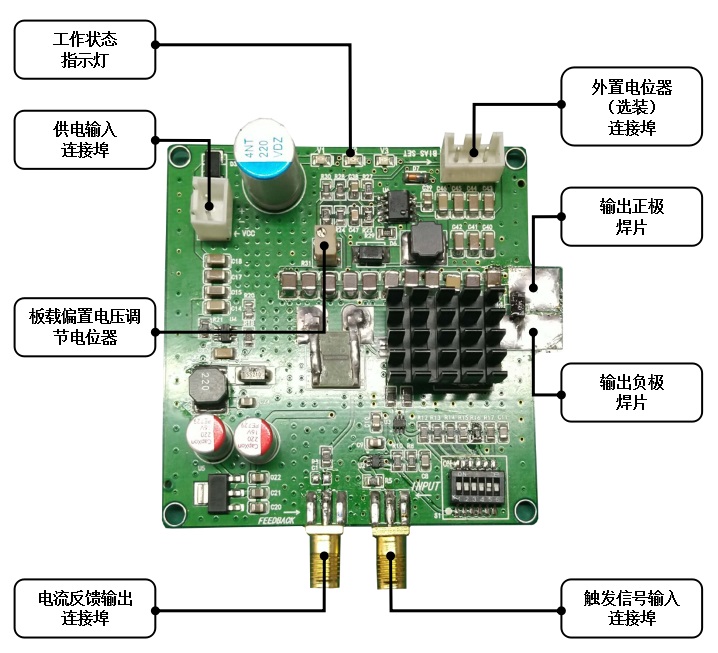

LD-20V-60A系列高速大电流脉冲驱动模块具是专为高速短脉冲大电流应用场合，如高速光电二极管驱动和通讯领域而设计的电流输出模块。采用新型半导体器件使其在保持着60A电流的输出能力下仍能具有极其陡峭的上升沿和下降沿（≤8nS典型值）。内部采用可调偏置升压电路，用户可通过板上电位器或电位器接口外接电位器，以此调节电流输出的偏置电压大小。同时，模块具有电流大小反馈输出端口和工作状态指示灯，以此方便模块配合用户使用或与其他外围电路进行协同工作。
产品特点：
l 极陡上升/下降边沿：≤8nS
l 内建升压电路
l 大电流输出：≥60A
l 宽范围输入供电
l 可调内部偏置升压电压
l 外部输入脉冲触发
l 电流监控反馈输出
l 工作状态指示灯
典型应用场合：
l 高速光电二极管驱动
l 通讯
l 短脉冲电流应用
型号与参数：
|
型号 |
LD-20V-60A-200nS |
|
供电值 |
24V-32V（典型值） |
|
有效脉冲宽度 |
200nS |
|
有效输出电流 |
60A（典型值） |
|
触发频率 |
≤5.5kHz |
|
上升/下降边沿 |
8nS(典型值) |
|
模块尺寸 |
65*65*8（mm） |
性能参数
|
类型 |
数值 |
单位 |
备注 |
|
供电电压范围 |
DC24~32 |
V |
|
|
静态工作电流 |
≤20 |
mA |
典型值 |
|
输入信号幅度范围 |
0-5.0 |
V |
|
|
输入信号脉冲宽度 |
200 |
nS |
VH：3.0V VL：2V |
|
偏置电压调节范围 |
VCC-60 |
V |
可选外接电位器实现更大范围调整 |
|
z大输出电流 |
≥60 |
A |
|
|
上升/下降沿 |
8 |
nS |
典型值 |
|
内部电流采样电阻 |
0.03 |
Ω |
合0.53Ω电阻，可由此计算偏置电压的范围 |
|
内部限流电阻 |
0.5 |
Ω |
|
|
输入输出接口类型 |
SMA |
触发信号与反馈信号 |
|
|
上电正常指示灯 |
蓝色 |
|
|
|
稳压正常指示灯 |
黄色 |
|
|
|
偏压正常指示灯 |
绿色 |
偏压≥32V时亮起 |
|
|
工作环境温度 |
15-85 |
℃ |
典型工作温度范围 |
|
尺寸 |
65*65*8 |
MM |
不含SMA输出端 |
*标准测试环境（25℃）
