型号:PZ673H/X/F-10C
材质:铸钢，不锈钢
性能:耐磨
起订:1台
供应:1000台
发货:3天内

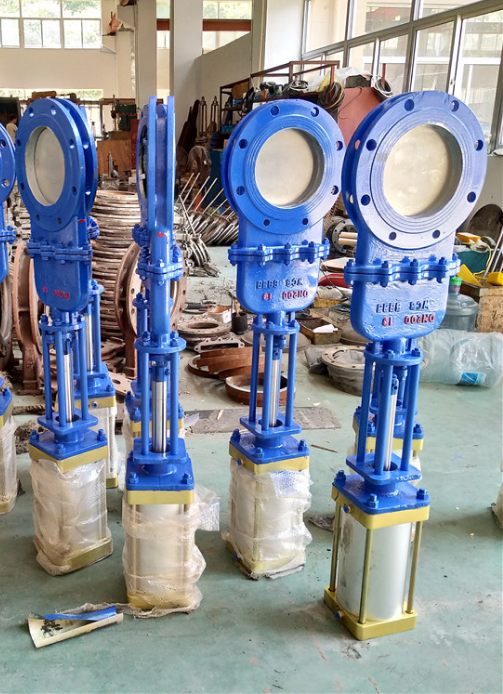

PZ673X/H/Y-10C/16P气动放料插板阀、耐磨气动刀闸阀、气动快速切断刀型插板阀是专门设计用于制浆、造纸、煤粉矿浆、泥浆等生产过程。它以压缩空气为动力流，接受集散控制系统，PLC可编程控制器，切换开关、行程开关量信号，通过二位五通电磁阀，实现对阀门快速的开或关二们控制。特别适用于高粘度和带有纤维介质的快速切断。
产品特点：
1,对夹式刀闸阀短结构长度,节省材料,可使管路系统整体重量大大减轻
2,占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性
3,闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泻漏
4,上密封填料采用柔性 PTFE ,密封可靠,操作轻便灵活
5,闸板具有闸刀的功能,能有效的闸断介质中各类杂质
气动放料插板阀、耐磨气动刀闸阀型号编制说明
PZ
5
7
3
X
-10
C
阀门类型
动作方式
连接形式
阀门结构
密封材料
公称压力
阀体材质
PZ：刀闸阀
无：手轮
7：对夹
3：平行单闸板
X：EPDM
10：1.0MPa
C：WCB
5：伞齿轮
4：法兰
F：PTFE
16：1.6MPa
P：CF8
L：链轮
5：凸耳
H：不锈钢合金
R：CF8M
Y：硬质合金
PL：CF3
W：不锈钢本体
RL：CF3M
气动放料插板阀、耐磨气动刀闸阀工作温度：-20℃～+180℃
电磁阀电源电压：（1）24DC（2）220VAC
气源压力：Mpa:0.4～0.6
额定流量系数：230～8370
密封形式：硬密封或聚四氟乙稀软密封
阀体材质：304，ZGOCr18Ni9
作用方式：气开式，气关式
连接方式：对夹式
气动放料插板阀、耐磨气动刀闸阀外形尺寸表：
| MPa | DN | L | D | D1 | D2 | n-M | b | H |
|
1.0 MPa |
50 | 50 | 160 | 125 | 100 | 4-16 | 18 | 300 |
| 65 | 50 | 180 | 145 | 120 | 4-16 | 18 | 310 | |
| 80 | 50 | 195 | 160 | 135 | 8-16 | 18 | 330 | |
| 100 | 50 | 215 | 180 | 155 | 8-16 | 18 | 370 | |
| 125 | 50 | 245 | 210 | 185 | 8-16 | 18 | 410 | |
| 150 | 60 | 280 | 240 | 210 | 8-20 | 23 | 480 | |
| 200 | 60 | 335 | 295 | 265 | 8-20 | 23 | 570 | |
| 250 | 70 | 390 | 350 | 320 | 12-20 | 23 | 720 | |
| 300 | 80 | 440 | 400 | 368 | 12-20 | 23 | 810 | |
| 350 | 80 | 500 | 460 | 428 | 16-20 | 23 | 890 | |
| 400 | 90 | 565 | 515 | 482 | 16-24 | 27 | 1030 | |
| 450 | 100 | 615 | 565 | 532 | 20-24 | 27 | 1160 | |
| 500 | 114 | 670 | 620 | 585 | 20-24 | 27 | 1280 | |
| 600 | 114 | 780 | 725 | 685 | 20-27 | 30 | 1450 |
