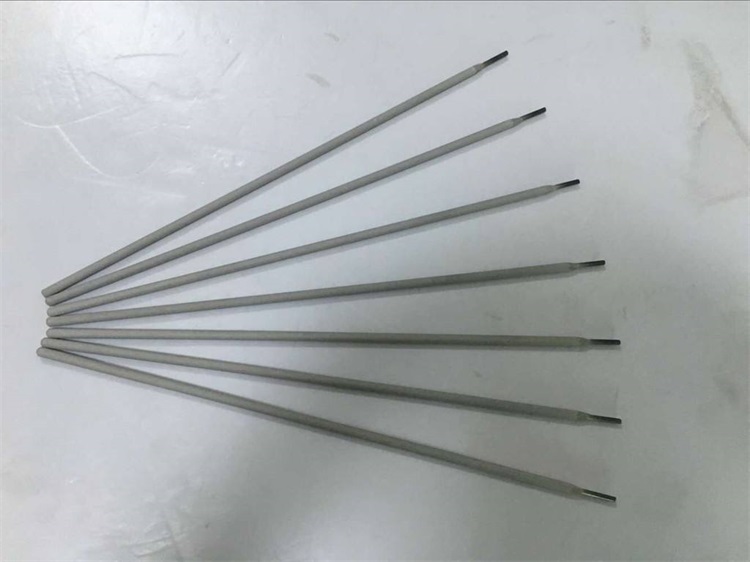

D986采用该焊条堆焊后的焊层金属含Cr<34%、Mo<3%、C2-4%等合金,符合GB984—85  EDZ—A2—00标准。堆焊层为在高铬铸铁基体上镶嵌弥散碳化物相,焊缝晶粒得到细化,使耐磨粒磨损效果优良,适用于矿山机械和泥浆泵的堆焊和要求强烈耐磨的场合.焊接工艺性优良，可交直流两用。焊前焊条适当烘干,必要时用J506或J422作过渡层及预热工件,焊后用石mian、干砂覆盖并入保温炉缓冷。

堆焊层硬度：HRC≥60。
高硬度堆焊焊条是工程中z常用的一种堆焊焊条。堆焊组织具有很高的硬度和耐磨性，特别是一些具有腐蚀性的磨粒磨损条件下，焊接操作简单，普通电焊机即可， 焊后无需处理就可以获得HRC≥60硬度，经客户使用证明比碳钢耐磨20倍以上。

堆焊注意事项：

⒈焊前焊条须经250℃左右烘焙1小时。
