品牌:艾克思科技
反向恢复电流:≥100 A 峰值，取决于二极管
反向电压:10-1000 V 步进0.1V
正向电流:0-30 A 步进0.1A
起订:1台
供应:100台
发货:3天内
DI-1000-IV（30A1000V）型二极管反向恢复时间电脑程控测试系统
（智能识别示波器曲线）
一 主要特点
|
A：电脑设定二极管正向电流，范围0-30A，步进0.1A B：二极管反向电流输出值≥100A C：电脑设定二极管反向电压，范围Vr=10-1000V，步进1V D：PID闭环控制di/dt输出，范围100-1000A/uS E：电脑波形分析软件可读出二极管的7项指标 F：示波器波形智能分析 |
二 应用范围
A：快恢复二极管
B：场效应管（Mosfet）寄生二极管
C：IGBT内建二极管
D：其他需要测量trr的二极管

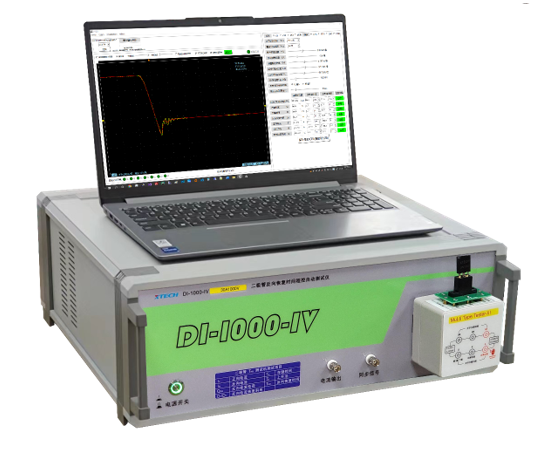

图1 TRR测试系统前面板
DI-1000-IV是第四代电脑控制产品，集成了电脑、示波器、trr测试仪；前三代产品为手动调节版本，由于测试对示波器的操作人员要求比较高，测试速度较慢，分析数据误差容易引入个人因素；DI-1000-IV解决示波器操作的问题，只需要在电脑上输入设置的参数，其余的设置测试项目交给电脑完成，且自动分析示波器数据，测试时间由原来的2个小时的测试时间缩短为5分钟。DI-1000-IV可以支持大功率、小功率快恢复二极管FRD和肖特基二极管的TRR反向恢复时间测试,且支持MOSFET/IGBT的寄生二极管/内建二极管。该系统设备可以实时观察测试曲线，存储测试数据，自动分析反向恢复时间相关的参数，除了二极管Trr参数外，还可以分析If、Ir、Ta、Tb、Qrr。
三 DI-1000-IV参数
反向恢复电流
≥100
A
峰值，取决于二极管
反向电压
10-1000
V
步进0.1V
正向电流
0-30
A
步进0.1A
z高测量频率
1
Hz
反向恢复电流变化率
50-500
A/s
1000A/s可以定制
分析7项参数
di/dt、If、Ir、ta、tb、Trr、Qrr
自动电流零点处理
支持
电脑系统
Win10
供电
220
VAC
自动识别软件
永久免费
系统配置电脑
厂家自带
测试二极管封装
TO247
贴片和其他的封装可以定制夹具
系统尺寸
42深*47宽*17.5高（不包括把手和连线）
